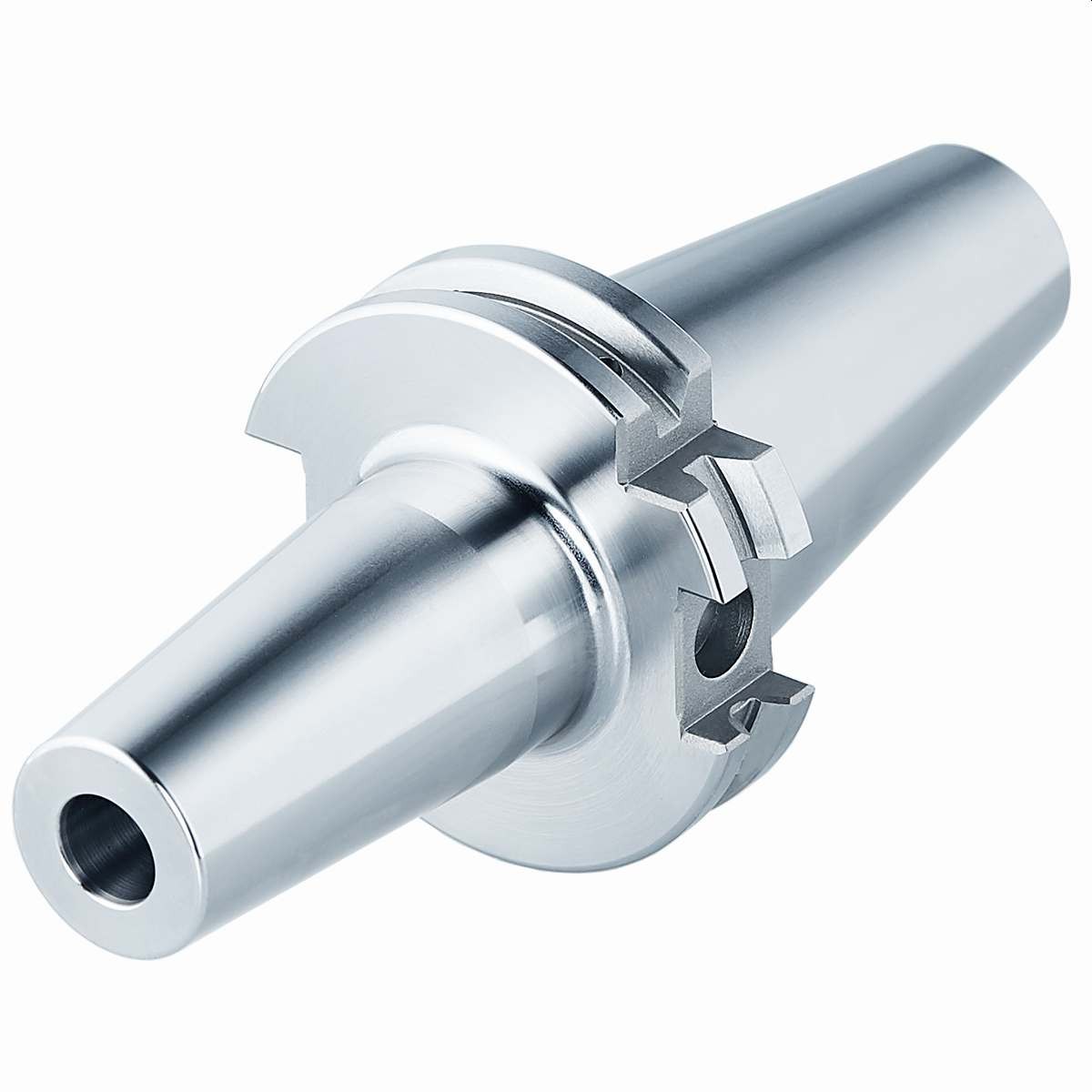

Schrumpffutter SK 30-03-80 DIN 69871 AD

Beschreibung

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6

Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg

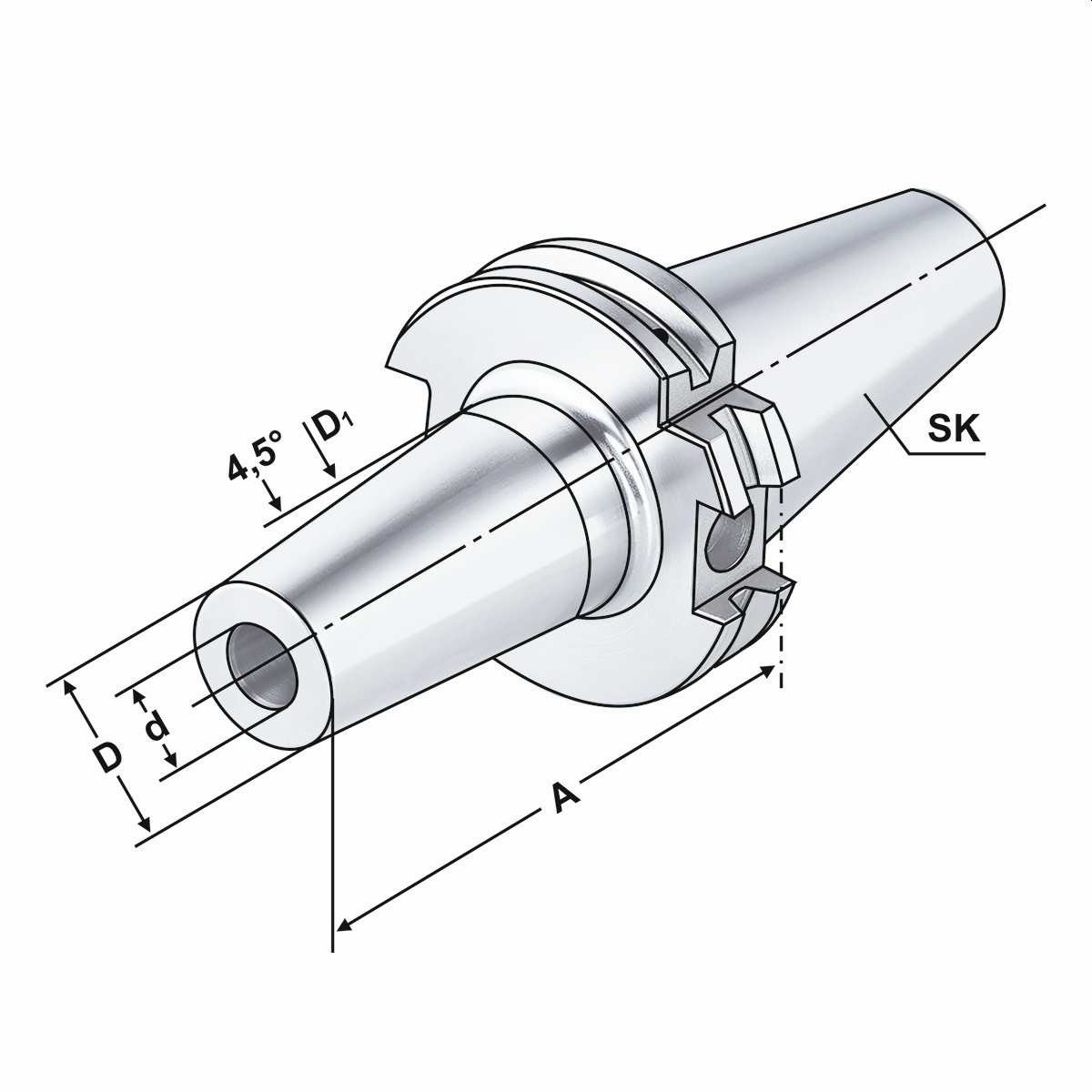

Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt Spezifisch, verzugsarm gehärtet Oberflächenhärte HRC 58~60 Härtetiefe 0,8mm~0,9mm Kegelwinkeltoleranz < AT 3 nach DIN 2080 Oberflächenrauhigkeit Ra < 0,4 µm Zugfestigkeit im Kern von min. 800 N/mm² nach DIN Alle Funktionsflächen feinbearbeitet   d: 3 Rundlauf: <= 0,003 Kegel: SK Kegelgröße: 30 Plananlage: Nein Spannbereich: 2,5 - 16 Balluffchip-Bohrung: Ja Innenkühlung: Ja Kühlung: AD Norm: DIN 69871 A: 80 D: 11 D1: 15 l1: 10 Typ: Schrumpffutter Wuchtgüte: G2.5 | 25.000 1/min
