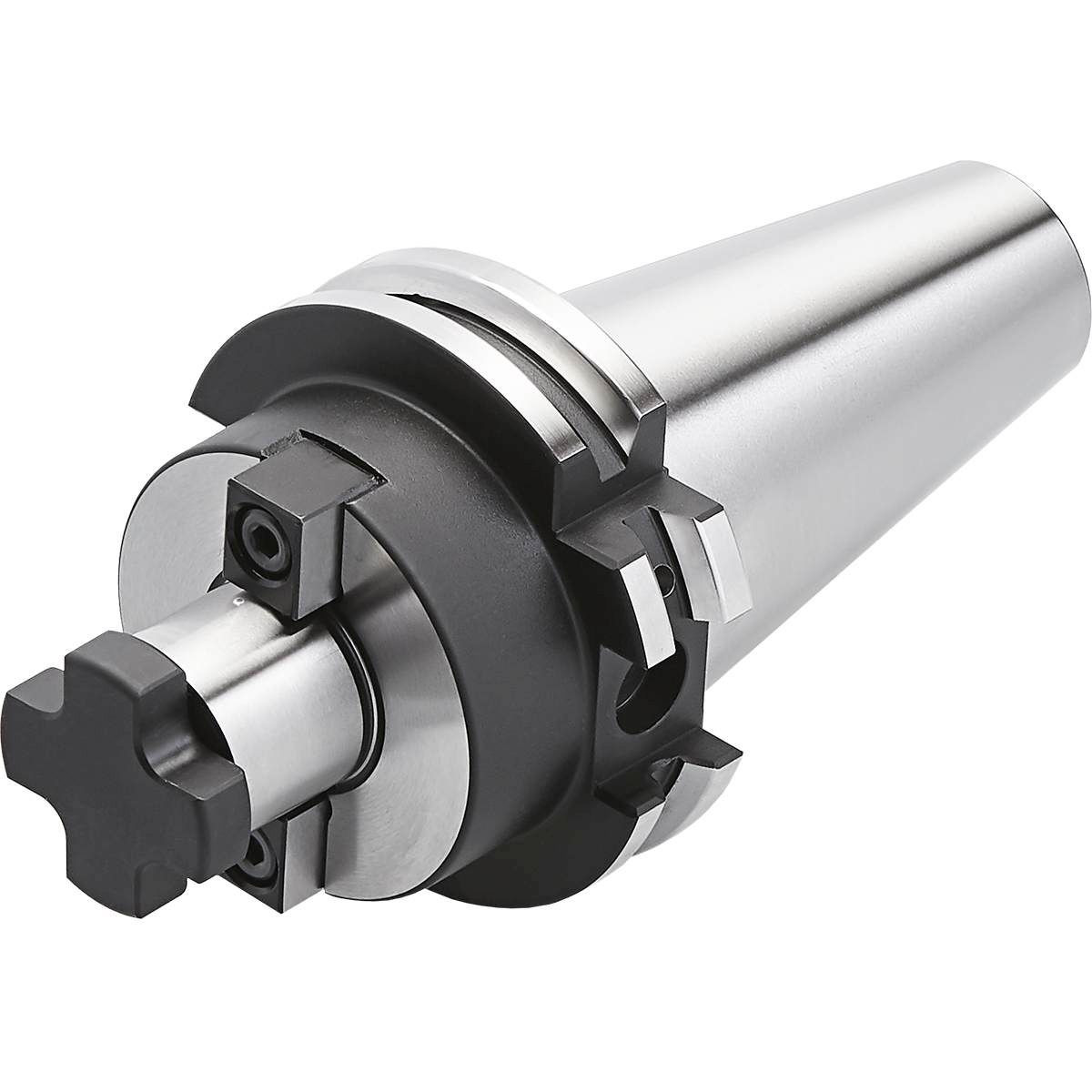

Quernut-Aufsteckdorn SK 30-22-40 mit vergrößertem Bunddurchmesser

Beschreibung

Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis: d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

SK 30 ohne Kühlkanalbohrungen an der Stirnseite

Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.

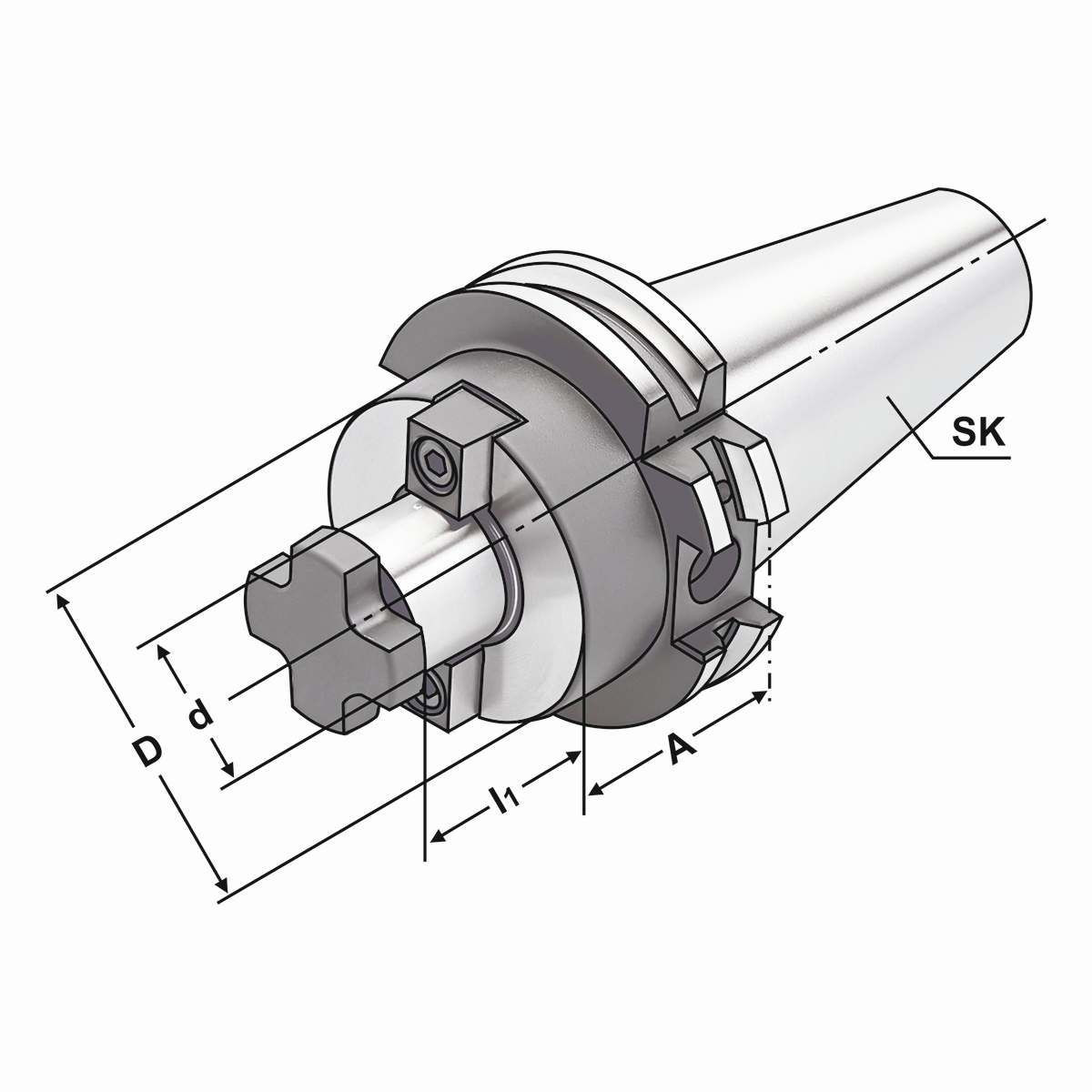

Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt Spezifisch, verzugsarm gehärtet Oberflächenhärte HRC 58~60 Härtetiefe 0,8mm~0,9mm Kegelwinkeltoleranz < AT 3 nach DIN 2080 Oberflächenrauhigkeit Ra < 0,4 µm Zugfestigkeit im Kern von min. 800 N/mm² nach DIN Alle Funktionsflächen feinbearbeitet   Wuchtgüte: G6.3 | 15.000 1/min l1: 19 D: 48 dh6: 22 A: 40 Kegel: SK Kegelgröße: 30 Plananlage: Nein Rundlauf: <= 0,005 Balluffchip-Bohrung: Ja Innenkühlung: Ja Kühlung: AD Norm: DIN 69871 Typ: DIN 6357 (Quernut)
